Свершилось. Собрал Champ 5F1 %)

Всё надоело.

Решил собрать Чамп

Согнул шасси из остатков листа. Люминь 1.5мм

Контактная панель из китайских лепестков и люверсов (айлетов) eyelets

Кривовато, но на звук не влияет. %)

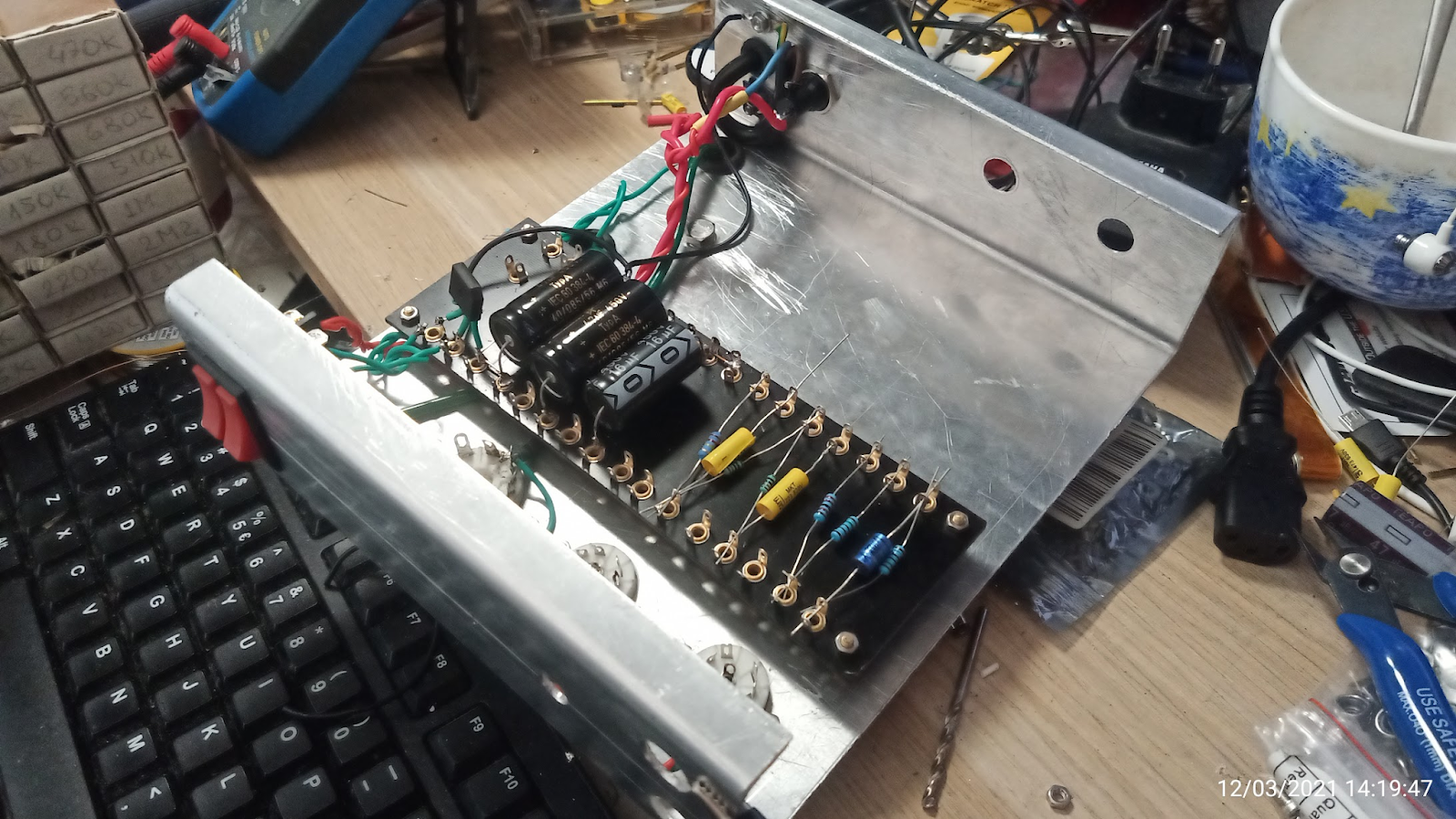

Монтируем в шасси.

Накидываем рассыпухи.



6Н2П-ЕВ, 6П6С и готово!

Выходной транс Indel TS20/24 230В на 9В и 3В.

9В  на 8 Ом

Ктр = 230/9 = 25.56

8 Ом * (25.56 * 25.56)  = 8 * 653 =5.2кОм

12В на 16 Ом

Ктр = 230/12 = 19.67

16 Ом * (19.67 * 19.67) = 16 * 367 = 5.8кОм

Зазор? Ну его нафиг этот зазор. :)

Третья панель для экспериментов.

Внутри

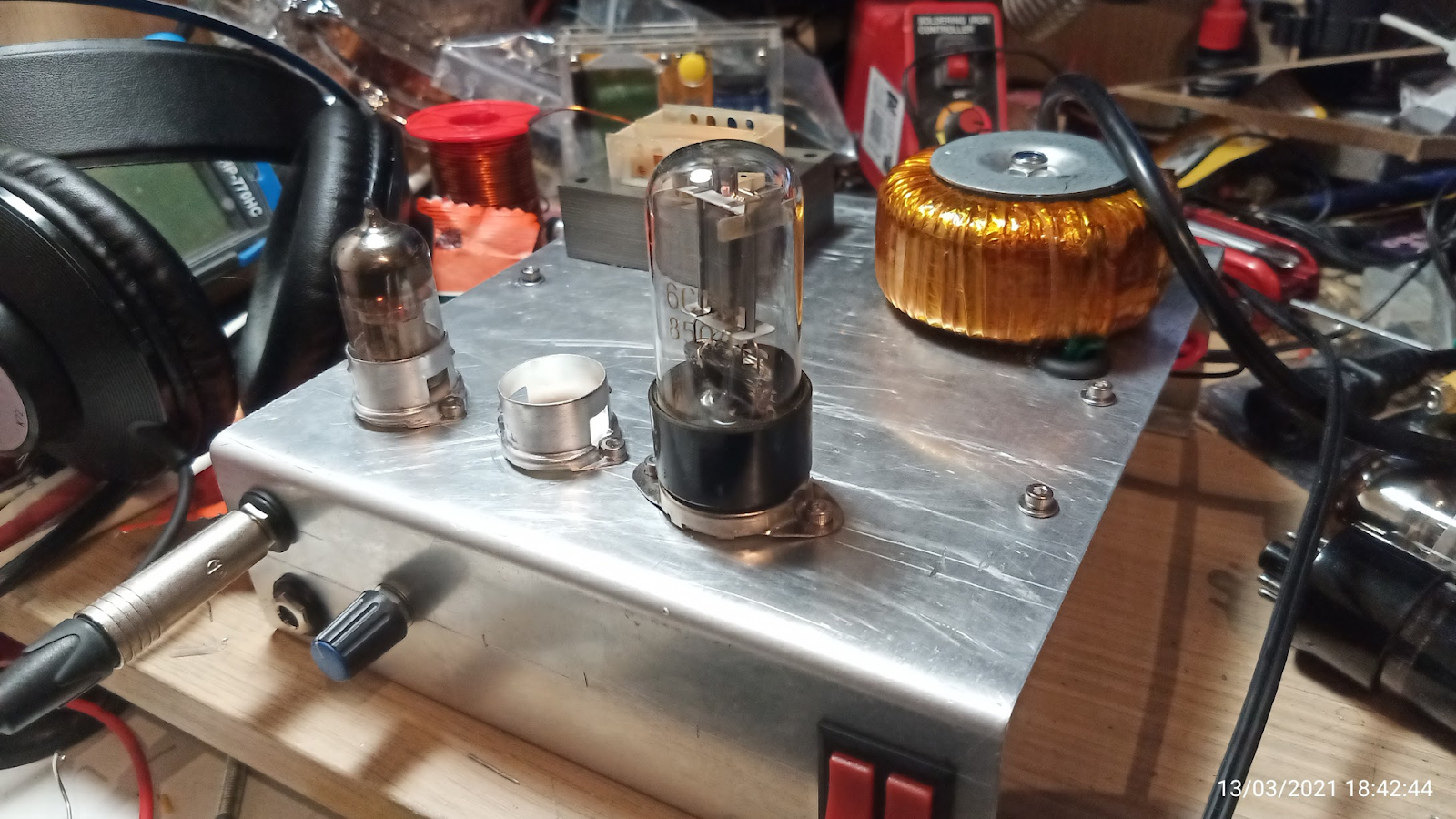

Работает с 6П3С-Е

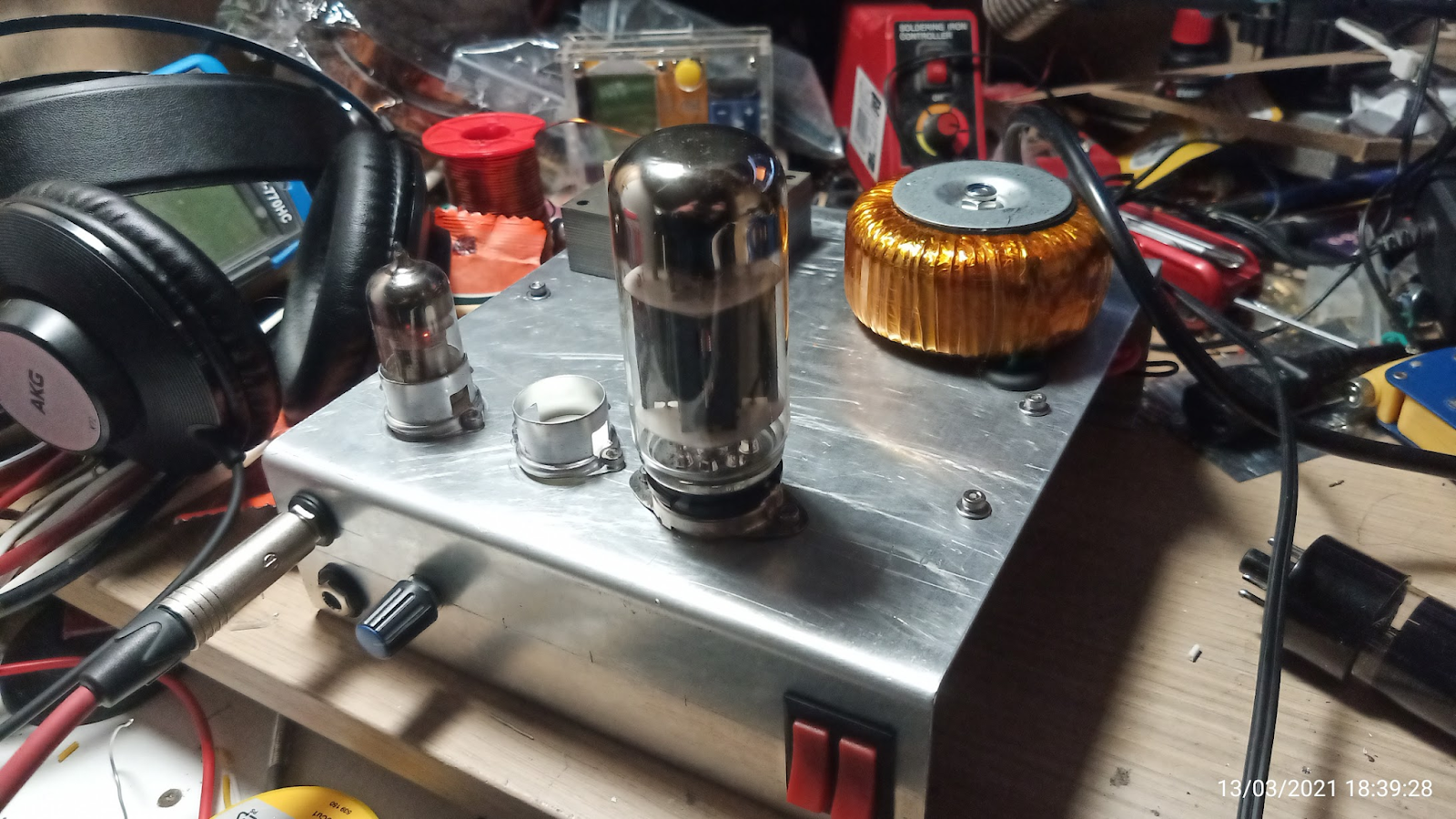

Работает с 6С2С.

Демка тут

Но тут нашёлся трансформатор от бп Ямахи 12Вт 12В...

Продолжение следует ;)
